R8018T 精簡級車床數控系統
分享到:
R8018T 精簡級車床數控系統
産品詳情

• 兩軸聯動,最小指令單位1μm,最高速度16米/分,适配RST、RSD系列交流伺服驅動單元或RDY3步進電機驅動單元。

• 26種G指令,支持局部循環,多種單一循環指令和複合循環指令 ,可加工單頭/多頭公英制直螺紋、錐螺紋、端面螺紋,高速退尾處理。

• 适配普通主軸或變頻主軸,,具備恒線速切削、編碼器電子齒輪功能。

• 10組刀補數據,,具備刀具偏置補償、刀具磨損補償功能。

• 固化PLC邏輯控制,支持液壓卡盤、液壓尾座、4~8工位電動刀架和排刀。

• 7"彩色寬屏LCD,配備8個軟功能鍵,操作簡單易學。 面闆小巧,适合儀表車床、小型車床。

• 零件程序全屏幕編輯,32MB程序存儲容量,最多可儲存10000個零件程序。

• 支持U盤文件讀寫、數據備份以及軟件升級。

• 具備多級操作權限,可設置任意次定時系統鎖定。


❖ 技術規格


型号
R8018T
R8019T
進給軸 控制軸數:2軸(X、Z);聯動軸數:2軸
最小指令單位:O.001 mm;位置指令範圍:-99999.999~99999.999mm
電子齒輪:指令倍乘系數:1~9999;指令分頻系數:1~9999
接口信号:脈沖+方向輸出,适配RDY3系列三相混合式步進電機驅動單元
進給功能 快速移動速度:最高8m/min;快速倍率:F0、25%、50%、100%El級實時調節
進給速度:1~6000mm/min或O.001~500mm/r;進給倍率:O~150%十六級實時調節
插補方式:直線插補、圓弧插補、螺紋插補
手輪進給:O.001、O.01、0.1mm三檔
加減速:直線式加減速,起始速度、終止速度和加減速時間由參數設定
G指令 23種G指令:G00、G01、G02、G03、G04、G28、G32、G50、G70、G71、G72、G73、G74、G75、G76、G90,G92,G93,G94,G96,G97、G98,G99
螺紋加工 可加工單頭/多頭公英制直螺紋、錐螺紋、端面螺紋、變螺距螺紋。螺紋退尾長度、角度和速度可設定,高速退尾處理。
螺紋螺距:O.001~500mm或0.006~25400牙/英寸
精度補償 X軸/Z軸反向間隙補償:O~9.999mm
主軸功能 1路0V~10V模拟電壓輸出,支持四檔主軸機械檔位、主軸恒線速控制;
主軸轉速範圍:O~9999rpm;主軸倍率:50%~120%共8級實時修調;
刀具功能 最大刀位數:8位;刀具補償數據:10組
刀具補償功能:刀具偏置補償,刀具磨損補償;
對刀方式:定點對刀、試切對刀、回參考點對刀;刀偏執行方式:修改坐标、刀具移動
輔助功能 特殊M指令:MOO、M02、M30、M98、M99
普通M指令:M03、M04、M05、M08、M09、M10、M11、M21、M22、M23、M24、M32、M33、M78、M79、M81、M82、M83、M84、M91、M92、M93、M94
人機界面 顯示器:7”數字式真彩寬屏LCD,分辨率800×480
一級顯示界面:位置、程序、系統、信息、偏置、診斷
顯示模式:中英文字符、圖形(加工軌迹、系統時鐘)
編輯鍵盤:46按鍵;軟功能鍵:8按鍵
程序編輯 程序容量:32M、10000個程序(含子程序);子程序調用:支持四重嵌套;
程序格式:ISO代碼,支持相對坐标、絕對坐标混合編程;
編輯方式:全屏幕編輯;編輯功能:程序/程序段/字檢索、修改、删除、複制、粘貼
操作管理 集成式操作面闆,29個按鍵,33個指示燈,預裝急停、啟動按鈕和主軸/進給組合開關
工作方式:編輯、自動、錄入、機械回零、手輪(單步)、手動
操作權限:具備系統維護、機床調試、工藝調試、加工操作等多級操作權限
I/O接口 緊急停止、硬件行程限位、軟件行程檢查、伺服報警檢測、刀架鎖緊檢測、卡盤檢測
安全防護 輸入:11點; 輸出:8點 輸入:21點; 輸出:16點
編碼器接口 1路(A/B/Z),編碼器線數100~5000p/r可設定;編碼器與主軸的傳動比:(1~255):(1~255)
手輪接口 1路(A/B)
USB接口 1個,支持U盤文件讀寫、系統備份、軟件升級

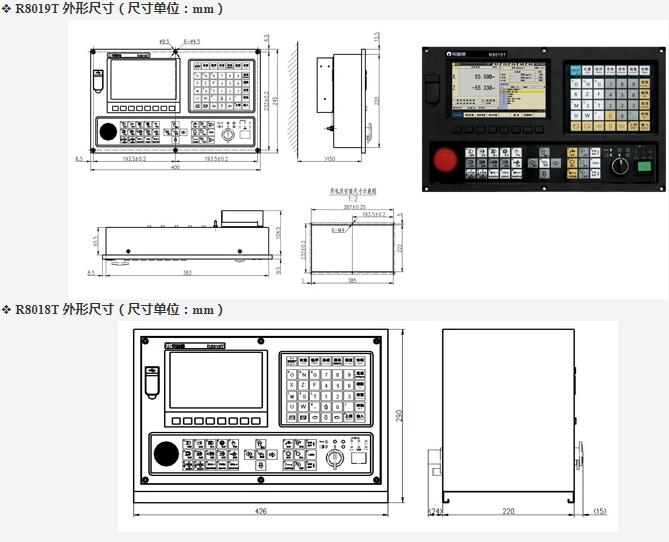

外形尺寸 426×290×220mm(寬×高×厚) 400×245×114mm(寬×高×厚)


❖ G指令表


G指令
功能
G00
快速點定位
G01
直線插補
G02
圓弧插補(順時針)
G03
圓弧插補(逆時針)
G04
暫停
G28
返回機床零點
G32
等螺距螺紋切削
G50
工件坐标系設定
G70
精加工循環
G71
外圓粗車循環
G72
端面粗車循環
G73
封閉切削循環

G指令
功能
G74
端面深孔加工循環
G75
外圓/内圓切槽循環
G76
複合型螺紋切削循環
G90
外圓/内圓車削循環
G92
螺紋切削循環
G93
攻絲循環
G94
端面車削循環
G96
恒線速切削開
G97
恒線速切削關
G98
每分進給
G99
每轉進給

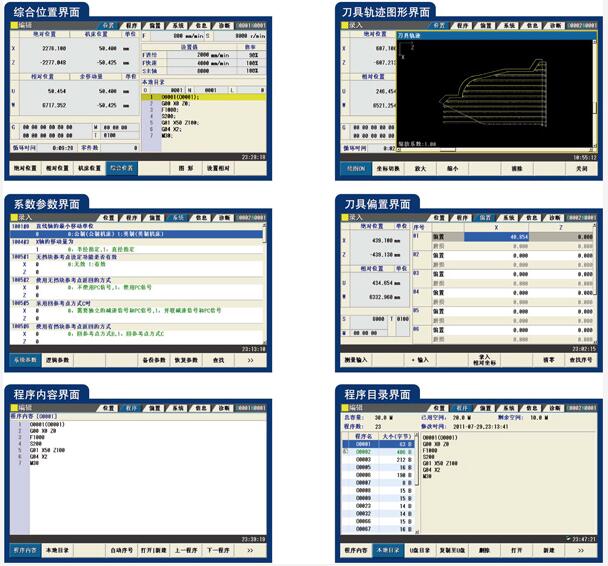

❖ 顯示界面
